當代高科技產物大多出自軍事領域，碳纖維復合材料也不例外，上世紀50年代美蘇冷戰，出于武器戰略的需要，開始使用它并取得顯著的效果。隨著時代的發展，現在碳纖維復合材料不僅在軍事領域有使用，體育用品、汽車高鐵、機械制造等民用領域也隨處可以看到它的身影。在其制品制造的過程中，鋪層設計是很關鍵的一步。

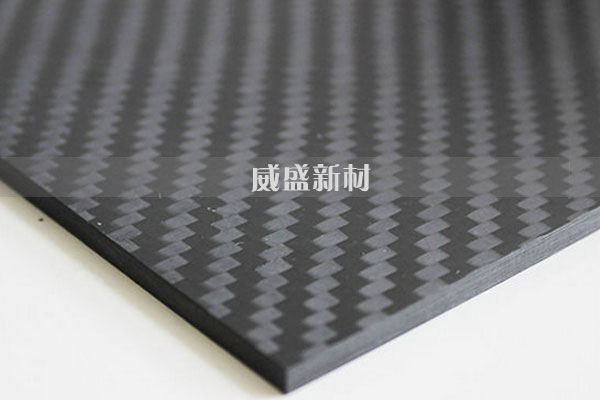

（圖示：碳纖維復合材料層壓板）


　　合理的鋪層角度，可優化局部件的力學性能以及其它性能，目前常用的鋪層角都為0°、45°、90°、135°，如果鋪層角度設計不合理，碳纖維的材料優勢就無法體現，成本也會增加。下面以層壓板為例重點介紹一下：


　　1、鋪層角的均衡性。為了減少復合材料部件固化過程中產生的殘余應力以及翹曲變形，層壓板的鋪層在承載方向應該是均衡的，例如對于一個+α°角的鋪層，應存在一個-α°的鋪層與之對應。


　　2、同一鋪層方向的數量要求。為了抵制泊松效應，層壓板中同方向的鋪層數推薦值在8%~67%之間。如果出于特殊需要，層壓板的鋪層全部為45°/135°，這將是例外情況。但上面出現的情況應該符合應力準則以及相應的生產制造規范。


　　3、鋪層的對稱性。為了減少固化過程中的變形，整體鋪層順序應該在層壓板結構鋪層中心線兩側對稱，中心線一般位于層壓板的中部區域。


　　4、鋪層角的均勻分布。為確保均勻的鋪層順序，不間的鋪層角度應該在鋪層順序中均勻分布。例如推薦采用鋪層(45°/90°/135°/0°/0°/45°/0°/135°/0°/0°/90°/0°/45°/0°/135°)s，90°均勻分布于層壓板之間。


　　5、限制最大連續鋪層數。為了減少形成微裂紋，應限制同一鋪設角度的最大連續鋪層數。推薦鋪層中同一鋪設角度的最大連續層數小于4，并且連續同角度鋪層厚度應小于1mm。


　　鋪層設計只是碳纖維復合材料成型工藝中的一小步，想了解更多相關內容推薦威盛官網的《碳纖維制品的成型工藝有幾種》、《碳纖維樹脂復合材料的成型方法》。比起傳統材料，碳纖維復合材料更輕、強度更高，它的廣泛使用讓我們的生活變得更加美好。
