隨著輕量化和高性能材料需求的不斷增長(zhǎng)，連續(xù)碳纖維增強(qiáng)熱塑性樹脂復(fù)合材料因其優(yōu)異的力學(xué)性能、良好的可加工性和可回收性，逐漸成為航空航天、汽車制造、軌道交通和高端裝備制造等領(lǐng)域的研究熱點(diǎn)。在復(fù)合材料中，樹脂含量是影響其綜合性能的關(guān)鍵工藝參數(shù)之一。合理的樹脂含量不僅決定了纖維與基體之間的界面結(jié)合狀態(tài)，還直接影響材料的力學(xué)性能、孔隙率以及最終服役表現(xiàn)。

　　一、樹脂含量對(duì)復(fù)合材料性能的影響

　　樹脂含量通常指復(fù)合材料中基體樹脂所占的質(zhì)量百分比。研究表明，樹脂含量過(guò)高或過(guò)低均會(huì)對(duì)復(fù)合材料的機(jī)械性能產(chǎn)生不利影響。

　　1. 樹脂含量過(guò)低的影響：

　　當(dāng)樹脂含量低于理想范圍時(shí)，纖維束之間的空隙無(wú)法被充分填充，導(dǎo)致纖維浸潤(rùn)不良、層間結(jié)合力弱，從而顯著降低復(fù)合材料的層間剪切強(qiáng)度和抗沖擊性能。在對(duì)連續(xù)碳纖維/聚醚醚酮(CF/PEEK)復(fù)合材料深度探究性能時(shí)發(fā)現(xiàn)，當(dāng)樹脂含量從25%降至18%時(shí)，層間剪切強(qiáng)度下降了約37%，同時(shí)彎曲強(qiáng)度也下降30%。很好的說(shuō)明樹脂不足會(huì)嚴(yán)重削弱基體對(duì)纖維的約束作用和應(yīng)力傳遞能力。

　　2. 樹脂含量過(guò)高的影響：

　　而當(dāng)樹脂含量過(guò)高時(shí)，雖然纖維浸潤(rùn)看似充分，但過(guò)量的樹脂會(huì)導(dǎo)致材料內(nèi)部產(chǎn)生富樹脂區(qū)，引發(fā)應(yīng)力集中，并可能增加成型過(guò)程中的氣泡殘留，進(jìn)而提高孔隙率。過(guò)多的樹脂還會(huì)稀釋纖維的增強(qiáng)效應(yīng)，降低比強(qiáng)度和比模量。

　　不同的樹脂基體在復(fù)合材料中的樹脂含量的也有區(qū)別，這里面就要尋找到最佳力學(xué)性能平衡，既能保證良好的纖維浸潤(rùn)與界面結(jié)合，又能避免孔隙率升高和樹脂富集問(wèn)題。

　　二、連續(xù)碳纖維增強(qiáng)熱塑性復(fù)合材料的孔隙率與浸漬難度

　　在連續(xù)碳纖維增強(qiáng)熱塑性復(fù)合材料制備過(guò)程中，樹脂含量的精確控制至關(guān)重要，其核心原因在于熱塑性樹脂的高熔體粘度和由此帶來(lái)的浸漬困難。

　　與熱固性樹脂(如環(huán)氧樹脂)相比，熱塑性樹脂(如PEEK、PA、PPS等)在熔融狀態(tài)下粘度較高，流動(dòng)性差，難以充分滲透到緊密排列的碳纖維束內(nèi)部。若樹脂含量偏低，纖維束間存在“干斑”或未浸潤(rùn)區(qū)域;若為改善浸潤(rùn)而盲目提高樹脂含量，則易在冷卻固化過(guò)程中因收縮不均或氣體排出不暢而形成微孔或空洞，顯著提升材料的孔隙率。

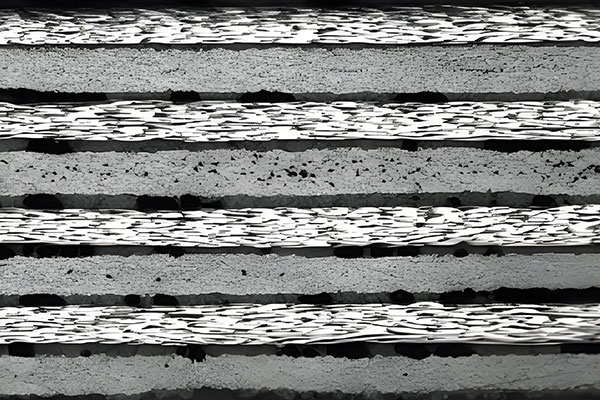

　　孔隙作為典型的內(nèi)部缺陷，會(huì)成為裂紋萌生源，破壞應(yīng)力傳遞路徑。研究表明，當(dāng)孔隙率超過(guò)2%時(shí)，復(fù)合材料的疲勞壽命可下降40%以上。因此，必須在保證充分浸漬的前提下，將樹脂含量控制在合理區(qū)間，以抑制孔隙生成。

　　為解決這一難題，目前主流技術(shù)路線之一是樹脂改性。威盛新材料科技有限公司在其量產(chǎn)的連續(xù)碳纖維熱塑性預(yù)浸料中，采用功能化改性熱塑性樹脂，有效降低了熔體粘度并提升了對(duì)碳纖維表面的潤(rùn)濕性，從而在較低樹脂含量下實(shí)現(xiàn)優(yōu)異的浸漬效果，同時(shí)將孔隙率控制在1%以下。這種“以改性促浸漬”的策略，避免了依賴高樹脂含量來(lái)彌補(bǔ)流動(dòng)性的不足，實(shí)現(xiàn)了性能與工藝的雙重優(yōu)化。

　　三、熱塑性碳纖維復(fù)合材料的優(yōu)勢(shì)

　　相較于傳統(tǒng)熱固性復(fù)合材料，連續(xù)碳纖維增強(qiáng)熱塑性復(fù)合材料展現(xiàn)出多方面的顯著優(yōu)勢(shì)：

　　更高的性能潛力：熱塑性基體通常具有更高的斷裂韌性和抗沖擊性能。適用于高安全性結(jié)構(gòu)件。

　　優(yōu)異的可回收性與可持續(xù)性：熱塑性樹脂可通過(guò)加熱重新塑形，支持熱壓成型、焊接與二次加工，且廢棄部件可通過(guò)粉碎、熔融再生等方式實(shí)現(xiàn)材料循環(huán)利用，符合綠色制造趨勢(shì)。相比之下，熱固性樹脂難以降解，回收成本高。

　　快速成型與高生產(chǎn)效率：熱塑性復(fù)合材料可實(shí)現(xiàn)秒級(jí)固化，適合自動(dòng)化鋪放、熱壓罐外成型及連續(xù)化生產(chǎn)，大幅縮短制造周期。

　　隨著樹脂改性、低溫成型等關(guān)鍵技術(shù)的突破，熱塑性碳纖維復(fù)合材料有望在成本可控的前提下實(shí)現(xiàn)更大規(guī)模的工業(yè)化應(yīng)用，成為下一代高性能結(jié)構(gòu)材料的核心選擇。
