在追求高效、輕量化和高強度材料的時代，碳纖維增強聚酰胺6(PA6)復合材料正逐漸成為眾多領域的首選。這種復合材料不僅繼承了PA6原有的優良特性，如良好的加工性和耐化學性，更因碳纖維的加入而大幅提升了其機械性能，尤其是在強度、抗疲勞能力和蠕變行為方面。本文將結合部分研究數據，深入探討碳纖維增強PA6復合材料的優勢。

　　相比較傳統的PA6材料，通過碳纖維增強的PA6復合材料，整體的性能可以提升2倍以上。在和其他纖維增強對比中，以玄武巖為例，可以達到玄武巖纖維增強復合材料的1.8倍，這意味著，對于需要承受較大載荷的應用場景，如汽車零部件、運動器材等，使用碳纖維增強PA6可以顯著提高產品的耐用性和可靠性。

　　在疲勞測試中，復合材料相比純PA6表現出更短的疲勞壽命，但這是因為更高的加載力造成的。而碳纖維的存在顯著減少了循環蠕變現象的發生，即在相同載荷條件下，碳纖維增強復合材料的變形量小于玄武巖纖維增強復合材料。這表明碳纖維能夠更好地抵抗長時間的動態載荷，從而延長產品使用壽命。

　　針對熱塑性CF/PA6復合材料的蠕變應變行為選擇體積含量50%的復材進行相對應的不同溫度和壓力條件下進行測試，采用芬德利冪律方程描述其應變的時間依賴性。通過應變儀法在不同應力條件和溫度下測量熱塑性CF/PA6復合材料的變形數據，明確了復合材料蠕變應變、應變速率、蠕變順從性與應力條件、時間和溫度的關系。

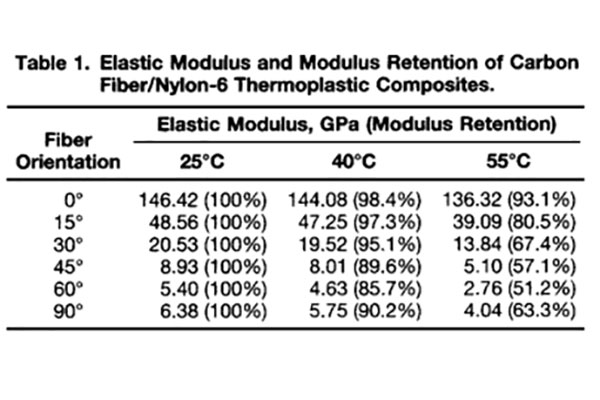

　　實驗結果顯示，隨著溫度升高，彈性模量顯著降低，特別是在55°C時，纖維60°方向的彈性模量僅為常溫下的51.2%。同時，蠕變測試表明，隨著應力水平的增加和纖維取向角度的增大，蠕變應變顯著增加。然而，90°方向例外，因為90°方向CF/PA試樣的彈性模量高于60°試樣，因此90°試樣的蠕變應變小于60°試樣的蠕變應變。

　　除了提升強度和抗疲勞能力外，碳纖維還賦予了PA6復合材料更低的變形率。在相同的載荷條件下，碳纖維增強復合材料的變形量顯著低于玄武巖纖維增強復合材料。此外，由于碳纖維具有優異的導熱性能，它能有效地將局部產生的熱量分散出去，減少因溫度升高而導致的材料軟化或失效的風險。這對于高溫環境下工作的設備尤為重要。

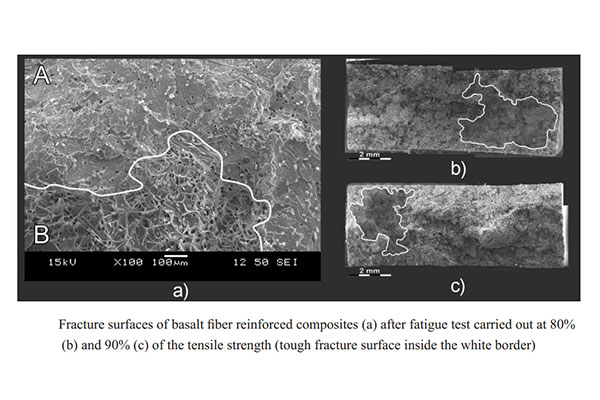

　　通過掃描電子顯微鏡觀察斷裂表面，我們發現碳纖維增強PA6復合材料展現出更大的韌性區域。這是因為碳纖維能夠均勻地分散應力，防止裂紋從單一位置迅速擴展。相比之下，玄武巖纖維增強復合材料則更多表現為脆性斷裂。這一特性使得碳纖維增強PA6復合材料在遭受沖擊時更加堅固可靠。

　　碳纖維增強PA 6復合材料憑借其卓越的機械性能、出色的抗疲勞能力和良好的熱管理特性，正在被越來越多的行業所接受。無論是航空航天、汽車制造還是體育用品領域，這種材料都展現出了巨大的潛力。特別是在電動汽車領域，為了減輕車身重量同時保證結構強度，碳纖維增強PA6成為了理想的選擇之一。

　　值得一提的是，在國內，智上新材料科技有限公司也在積極探索熱塑性碳纖維復合材料的應用和發展。智上新材料的熱塑性預浸帶生產線已全面投產，產品寬度覆蓋250mm至300mm，單向帶可進行分切，能夠滿足多樣化的市場需求。為了適應不同行業場景，該公司推出了包括PA6、PPS、PEEK等多種熱塑性樹脂基體的預浸帶系列。作為一家專注于高性能復合材料研發與生產的公司，智上新材料致力于為客戶提供高質量的熱塑性碳纖維復合材料解決方案，推動國內相關行業的進步與發展。

　　本文部分數據來源科研技術文獻，侵權請聯系。
